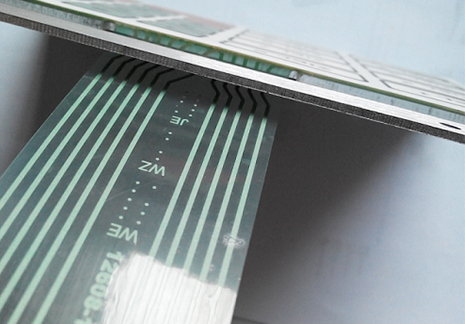

不銹鋼背板薄膜開關WE391

WE391是雨菲電子為奧地利一客戶生產制造的帶不銹鋼背板的薄膜開關產品。

LUPHITOUCH有著超10年的歐美市場設計定制生產薄膜開關的經驗。我們熟知薄摸開關行業國際頂級標準和品質要求，10+年以來雨菲電子只做國外客戶，積累了大量寶貴的經驗?，F(xiàn)在雨菲電子開始著力開發國內市場，雨菲將會把歐美客戶對薄膜開關的品質要求及設計規范帶到國內，以提升我們目標客戶薄膜開關產品的品質等級，增加客戶產品的附加值和競爭力。

雨菲電子工廠寬敞干凈整潔，我們是業內唯一一家擁有100級無塵防靜電潔凈室的薄膜開關工廠，可以承擔客戶的相關高精密度的，有防靜電要求的薄膜開關產品或薄膜開關整機組件的生產組裝。同時雨菲電子還有自己的OCA全貼合機和真空脫泡機，可以承擔那種薄膜開關的顯示窗口需要貼合光學級PC鏡片以及LCD，OLED顯示屏的產品的組裝加工服務。雨菲電子不僅僅只生產常規的薄膜開關，薄膜按鍵產品，而且還可以為客戶提供各種增值組裝加工服務。

一、薄膜開關結構

      A、 面板：具有標識產品logo、圖文、控制鍵等的面片層；

      B、 面膠：連接面板與線路層的雙面膠帶；

      C、 線路：根據產品要求進行一定線路分布，從而達到實現某種功能；

      D、 背膠：貼合薄膜開關與注塑殼或者其他承貼物的雙面膠。

二、薄膜開關的特點：

      A、外形美觀、新穎；

      B、體積小、厚度薄、重量輕、更有利于電腦鍵盤向輕、薄、短、小和　高智能化方向發展；

      C、防潮、防塵、防油污及有害氣體，密封性強、耐酸堿抗震；

      D、使用壽命長、耐彎折。

三、薄膜開關的分類

       A、柔性薄膜開關：該薄膜鍵盤的面膜層、隔離層、電路層全部由各種不同性質的薄膜所組成；

       B、硬性薄膜鍵盤：開關的圖形和線路是制作在普遍的印刷線路覆銅板上；

       C、平面薄膜鍵盤：薄膜鍵盤上的按鍵，以色彩不同表示鍵體的位置、形體和大小。

四、薄膜開關的應用

      1、工業控制領域：廣泛應用于智能化電子測量儀器儀表 、計算機控制、數碼機床、工業控制器，工業衡器，能源計量，汽車電子等---工業控制薄膜開關;

      2、家用電器領域：廣泛應用于空調、洗衣機、電磁爐、微波爐、電飯煲、豆?jié){機等

      3、醫療保健器械領域：廣泛用于健身器、電子血壓計、各種治療儀，以及各種醫療設備，檢測設備儀器等；

      4、消費電子領域：玩具手機、跳舞毯、遙控汽車，其他消費電子等。

五、薄膜開關通用技術參數

電性能

1、工作電壓： ≤50VDC

2、工作電流： ≤100mA

3、接觸電阻： 0.5~10Ω

4、絕緣電阻： ≥100MΩ（100VDC）

5、基材耐壓： 2kDVC

6、回彈時間： ≤6ms

7、回路電阻： 50Ω、150Ω、350Ω三檔，或以用戶需要確定

8、絕緣油墨耐壓： 100VDC

機械性能

1、可靠性使用壽命： >100萬次

2、閉合位移： 0.1~0.4mm（無觸覺型）

0.4~1.0mm

3、按鍵荷重： 15~750g力

4、銀漿遷移： 在55℃，溫度90%，56小時后，二線間為10MΩ/50VDC

5、銀漿線上無氧化，無雜質

6、銀漿線寬≥0.3mm，Z小間隔0.3mm，線路毛邊<1>

7、引腳間距標準 2.54，0.50,1.0，1.27 1.25mm

8、引出線抗曲度，用d=10mm鋼棍壓滾80次線路不斷。

環境性能

1、工作溫度： －40℃～+85℃

2、存貯溫度： －40℃～+85℃ 溫度95%±5%

3、大 氣 壓： 86～106KPa

印刷指標

1、印刷尺寸偏差±0.10mm，外型邊線不清編差±0.1mm

2、套色偏差±0.11mm/100mm，絕緣油墨全部覆蓋銀漿線路

3、無油墨散，字跡無殘缺

4、色差不大于二級

5、不得有折痕、脫漆

6、透明窗透明清潔，色澤均勻，不得有刮傷、針孔、雜質。

產品展示：

雨菲電子專業研發設計生產中高端薄膜開關，薄膜按鍵等產品。我們能生產硅膠按鍵薄膜開關，PCB薄膜開關，FPC薄膜開關，LGF背光開關，EL冷光片薄膜開關，LED背光薄膜開關，鋁板/亞克力/PC/不銹鋼背板薄膜開關，電容觸摸式薄膜開關，戶外防水防紫外線薄膜開關，醫療抗菌薄膜開關等。我們所用的的材料均來自國內外頂級材料供應商：
